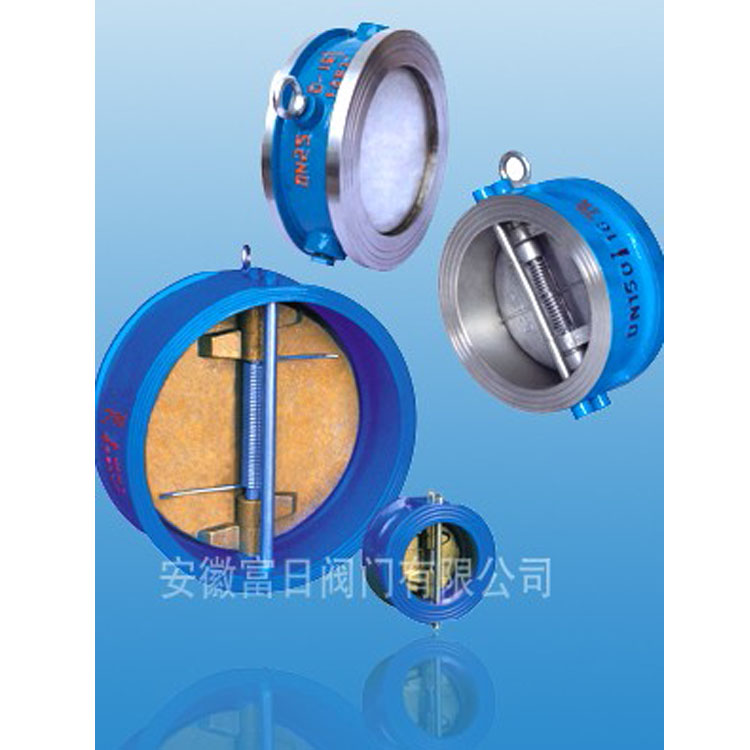

H76X對夾旋啟式止回閥
H76X對夾蝶式雙瓣止回閥概述：
安徽富日閥門有限公司生產的H76X鑄鐵對夾止回閥、H76X對夾蝶式雙瓣止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所**適用。
H76X鑄鐵對夾止回閥、H76X對夾蝶式雙瓣止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。
H76X對夾蝶式雙瓣止回閥產品特點：
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
H76X對夾蝶式雙瓣止回閥執行標準：
1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82
H76X對夾蝶式雙瓣止回閥性能參數：
型號 | 工作壓力（MPa） | 適用溫度（℃） | 適用介質 | 閥體材料 |
H76H-10C～40 | 1.0～4.0 | －29～425 | 水、蒸汽、油品 | 碳鋼 |
H76W-10P～25 | 1.0～2.5 | ≤150 | 硝酸類 | 不銹鋼 |
H76Y-40P | 4.0 | ≤150 | 硝酸類 | 不銹鋼 |
H76X對夾蝶式雙瓣止回閥主要零部件材料：
零件名稱 | 閥體 | 閥瓣 | 閥桿 | 彈簧 | 閥座 |
材料 | 鑄鐵、鑄鋼 | 碳鋼 | 不銹鋼 | 不銹鋼 | 丁晴橡膠 |
H76X對夾蝶式雙瓣止回閥主要技術參數：
型號 | 公稱壓力 PN(MPa) | 強度試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用溫度 | 適用介質 |
H76X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | 清水 污水 |
H76X-16 | 1.6 | 2.4 | 1.76 |
H76X對夾蝶式雙瓣止回閥主要外形尺寸：
公稱通徑 DN(mm) | L(mm) | H(mm) | D(mm) | |
1.0MPa | 1.6MPa | |||
50 | 43 | 60 | 105 | 105 |
65 | 46 | 73 | 124 | 124 |
80 | 64 | 89 | 142 | 142 |
100 | 64 | 110 | 162 | 162 |
125 | 70 | 141 | 192 | 192 |
150 | 76 | 168 | 218 | 218 |
200 | 89 | 219 | 272 | 273 |
250 | 114 | 273 | 328 | 328 |
300 | 114 | 324 | 378 | 384 |
350 | 127 | 356 | 438 | 444 |
400 | 140 | 418 | 489 | 495 |
450 | 152 | 457 | 540 | 555 |
500 | 152 | 526 | 594 | 616 |
600 | 178 | 626 | 695 | 734 |
700 | 229 | 672 | 810 | 804 |
800 | 241 | 778 | 916 | 910 |
900 | 241 | 878 | 1016 | 1010 |
1000 | ||||
